Mangueras y racores para cisternas: cómo elegir bien la línea de carga y descarga

Descargar una cisterna lleva veinte minutos. Elegir el equipo que lo hace posible se hace una sola vez y condiciona los años siguientes. Por eso, cuando alguien nos pide por teléfono una manguera para cisterna y solo nos indica el diámetro, la conversación empieza por otro sitio.

Una línea de carga y descarga no es un tubo: es un conjunto formado por manguera, racores y accesorios que debe ser compatible con el producto trasegado, con la presión y la temperatura de trabajo, y con el entorno donde se opera. En esta guía verá cómo se define ese conjunto paso a paso, qué normas europeas describen cada familia de manguera, por qué la conductividad eléctrica es el detalle que más se pasa por alto y qué revisiones conviene incorporar a la rutina de mantenimiento.

La regla que aplicamos en nuestro almacén de Massanassa es sencilla: primero el fluido y el entorno; después, la norma de producto y el comportamiento eléctrico; y solo al final, el diámetro y la longitud. Invertir ese orden es la causa más habitual de que un conjunto dure meses en lugar de años.

Qué distingue a una manguera para cisternas de una manguera industrial genérica

Tres diferencias marcan el diseño. La manguera trabaja en aspiración y en impulsión, de modo que no basta con que aguante presión: tiene que resistir el vacío sin colapsar. El producto casi nunca es agua, sino un fluido con exigencias químicas propias. Y se manipula a diario: se arrastra, se golpea contra el bordillo del cargadero y a menudo se guarda mojada.

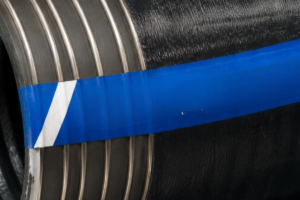

De ahí el refuerzo con espiral metálica embebida que evita el colapso, la cubierta preparada para la abrasión y la intemperie, y unos extremos montados con la misma exigencia técnica que el propio tubo.

La manguera y sus racores forman un solo producto

En la normativa europea el objeto descrito no es la manguera suelta, sino el conjunto de manguera con accesorios de unión. La distinción tiene consecuencias prácticas: sustituir un racor por otro «que también entra» convierte un conjunto trazable en un montaje improvisado del que ya nadie responde, por correcto que fuera el tubo original.

Las familias de manguera que verá en un cargadero

Manguera de caucho o termoplástico según EN 12115

La norma europea EN 12115 describe conjuntos de manguera a base de elastómeros y materiales termoplásticos, con accesorios metálicos, destinados a productos químicos líquidos o gaseosos. Su versión vigente es EN 12115:2021, adoptada en España dentro del catálogo UNE. La norma define dos tipos de conjunto, denominados D y SD, y cuatro grados según las propiedades eléctricas del conjunto. Contempla su uso en un rango de temperatura de −20 °C a +65 °C y presiones de trabajo de hasta 10 bar, y advierte de que otras condiciones pueden acordarse con el fabricante si el marcaje lo refleja.

Conviene saber también qué queda fuera de su alcance. EN 12115 excluye expresamente aplicaciones con norma propia, entre ellas el repostaje de aeronaves, el suministro en surtidor, los gases licuados del petróleo, los servicios de bomberos y la aspiración e impulsión de petróleo. Si su caso es uno de ellos, la referencia correcta es otra.

Manguera composite según EN 13765

La segunda gran familia es la manguera composite, formada por múltiples capas termoplásticas no vulcanizadas dispuestas entre dos hélices metálicas. Su norma es EN 13765, en su versión EN 13765:2018, que describe cuatro tipos de manguera para el trasiego de hidrocarburos, disolventes y productos químicos, con diámetros interiores de 25 mm a 300 mm, presiones de trabajo de 4 a 14 bar y temperaturas de servicio de −30 °C a +150 °C. El tipo 1 está previsto para vapores y los tipos 2 a 4 para líquidos. La norma incluye además un anexo con orientaciones para elegir el material de las capas interiores según el producto que se vaya a conducir.

La composite se elige por tres razones: pesa menos que una manguera de caucho equivalente, es más flexible en radios cerrados y su pared interior facilita el cambio de producto. A cambio, exige más cuidado en el manejo, porque un aplastamiento severo puede dañar las hélices.

Criterio	EN 12115:2021 (caucho y termoplástico)	EN 13765:2018 (composite)
Producto previsto	Productos químicos líquidos o gaseosos	Hidrocarburos, disolventes y productos químicos
Diámetros descritos	Según fabricante y tipo de conjunto	De 25 mm a 300 mm
Presión de trabajo	Hasta 10 bar	De 4 bar a 14 bar
Temperatura de servicio	De −20 °C a +65 °C	De −30 °C a +150 °C
Clasificación interna	Tipos D y SD; cuatro grados eléctricos	Cuatro tipos (1 para vapores, 2 a 4 para líquidos)
Punto fuerte habitual	Robustez y resistencia mecánica	Ligereza, flexibilidad y cambio de producto



Ninguna de las dos familias es mejor en abstracto: la elección depende del producto, del uso y de quién maneje la manguera cada día.

Continuidad eléctrica: el detalle que más se pasa por alto

El trasiego de líquidos por una manguera genera cargas electrostáticas. Si no encuentran camino a tierra, pueden acumularse hasta producir una descarga. En un cargadero de disolventes o hidrocarburos, esa descarga es precisamente la fuente de ignición que toda la instalación está diseñada para evitar.

Por eso EN 12115 clasifica los conjuntos en cuatro grados según su comportamiento eléctrico, y por eso existe una norma dedicada a comprobarlo. La norma ISO 8031, en su versión ISO 8031:2020 —adoptada en Europa como EN ISO 8031—, especifica los métodos de ensayo eléctricos para determinar la resistencia de mangueras conductoras, antiestáticas y no conductoras, así como la continuidad o discontinuidad eléctrica entre los racores metálicos de los extremos. Es decir: permite verificar no solo que el tubo se comporta como debe, sino que la corriente encuentra camino de un extremo al otro del conjunto.

En España, el marco de trabajo que obliga a tener esto en cuenta es doble. El Real Decreto 681/2003, que traspone la Directiva 1999/92/CE, exige al empresario clasificar las zonas con riesgo de atmósferas explosivas y documentar las medidas adoptadas. El Real Decreto 144/2016, que traspone la Directiva 2014/34/UE —la conocida como ATEX, por atmósferas explosivas—, fija los requisitos esenciales de los aparatos y sistemas de protección destinados a usarse en esas zonas.

La recomendación práctica es sencilla: si su instalación tiene zonas clasificadas, el grado eléctrico del conjunto debe definirse en el pedido, figurar en el marcaje y comprobarse con la periodicidad que fije su plan. Y si sustituye un racor, verifique que el nuevo mantiene el mismo comportamiento eléctrico.

Racores para cisterna: qué se usa en cada sector

La racorería es donde más se nota la especialización de cada sector. Estos son los tipos que más salen de nuestro almacén para cisterna.

Tipo de racor	Dónde se utiliza habitualmente	Qué conviene vigilar
Tankwagen (TW)	Cisternas de carretera para líquidos a granel	Estado de la junta y del filete de rosca
API Tankwagen	Carga inferior de productos petrolíferos	Alineación y desgaste del acoplamiento
Acoples secos	Productos peligrosos donde no se admite derrame	Limpieza del mecanismo de cierre
Kamlock (levas)	Conexión y desconexión rápidas de uso general	Palancas deformadas y juntas envejecidas
Guillemin	Trasiego industrial y agrícola, cierre por giro	Pestillo de seguridad y anillo de retención
Storz	Aspiración e impulsión, acoplamiento simétrico	Desgaste de las levas simétricas
Bauer	Riego y trasiego agrícola en diámetros grandes	Holgura de la palanca y estado de la junta



Los acoples secos merecen una mención aparte: ambas mitades cierran de forma simultánea al separarse, de modo que el producto retenido en la línea no acaba en el suelo del cargadero. En instalaciones con productos peligrosos o de alto valor, esa diferencia se amortiza sola.

Un aviso que repetimos a menudo en el mostrador: dos racores pueden encajar físicamente y no ser compatibles. Si tiene dudas con una rosca, en el blog de TECNIMAN encontrará una guía específica para identificarla antes de comprar.

Qué regula el ADR y qué depende de su organización

El ADR es el Acuerdo relativo al transporte internacional de mercancías peligrosas por carretera, gestionado por la UNECE, la Comisión Económica de las Naciones Unidas para Europa. Se revisa cada dos años. La edición aplicable a fecha de publicación de este artículo es el ADR 2025, vigente desde el 1 de enero de 2025 y publicada como documento ECE/TRANS/352, en dos volúmenes. La UNECE ya difunde, además, la lista consolidada de enmiendas previstas para entrar en vigor el 1 de enero de 2027, por lo que conviene revisar el calendario con tiempo.

Conviene situar bien cada cosa. El ADR regula el transporte de la mercancía peligrosa. Los equipos de carga y descarga, su plan de inspección y la documentación asociada dependen además de la normativa de seguridad industrial, del titular de la instalación y de las instrucciones del fabricante. No dé por supuesto qué le exigirá una inspección concreta: contrástelo con la fuente oficial y con su servicio de prevención.

Nuestro papel en esa cadena es acotado y lo decimos con claridad: le ayudamos a identificar la referencia adecuada para su aplicación. La clasificación de zonas, el plan de inspección y la documentación corresponden a su organización y a los técnicos que la asesoran.

Cómo se lee el marcaje de un conjunto

El marcaje impreso sobre la cubierta es la identidad de la manguera. Cuando se borra, se pierde la trazabilidad, que es justo lo que se le pedirá el día que haya que justificar algo. Datos que conviene localizar y anotar:

• Fabricante y referencia comercial del producto.

• Norma de producto a la que responde el conjunto.

• Diámetro nominal y presión máxima de trabajo.

• Rango de temperatura de servicio.

• Indicación del comportamiento eléctrico del conjunto.

• Datos de trazabilidad: lote, número de conjunto o fecha de montaje.

Si el marcaje ya no se lee, fotografíe lo que quede legible y archive la ficha técnica original junto a la documentación del equipo.

Un plan de revisión que se pueda cumplir

Los planes de mantenimiento fracasan cuando son demasiado ambiciosos. Este esquema mínimo sí se sostiene en el tiempo.

Antes de cada uso, una comprobación visual de treinta segundos:

• Cortes, abultamientos o zonas con la cubierta levantada.

• Deformaciones permanentes o aplastamientos en el tubo.

• Corrosión, holgura o golpes en los racores y en las abrazaderas.

• Juntas ausentes, endurecidas o mal asentadas.

• Fugas o rezumes en la unión entre manguera y racor.

Con la periodicidad que fije su plan, una revisión más completa: comportamiento eléctrico del conjunto, legibilidad del marcaje y registro de lo observado. Un cuaderno con una hoja por conjunto funciona mejor que un sistema complejo que nadie rellena.

Cinco errores que vemos con frecuencia

1. Comprar por diámetro y precio: el diámetro es el último dato, no el primero.

1. Mezclar racores de familias distintas porque encajan: encajar no es ser compatible.

1. Olvidar la aspiración: una manguera dimensionada solo para presión colapsa cuando la bomba tira de ella.

1. Almacenar mal el conjunto: colgado del racor, en un radio demasiado cerrado o a la intemperie todo el verano.

1. No registrar nada: sin trazabilidad, cada incidencia obliga a diagnosticar desde cero.

Preguntas frecuentes

¿Puedo usar la misma manguera para dos productos distintos?

Solo si el material interior es compatible con ambos y el procedimiento de limpieza entre productos está definido. La compatibilidad química no es cuestión de sentido común, sino de tabla técnica: dos líquidos parecidos pueden comportarse de forma muy distinta frente al mismo elastómero.

¿Qué diferencia real hay entre una manguera EN 12115 y una composite EN 13765?

Además del material y de las condiciones de servicio de cada norma, la diferencia que más se nota es el manejo: la composite pesa menos y es más flexible, lo que facilita las maniobras. La de caucho tolera mejor el maltrato mecánico. La decisión depende de quién manipula la manguera y con qué frecuencia.

¿Cada cuánto hay que sustituir una manguera de cisterna?

No existe un plazo universal, y desconfíe de quien se lo dé sin conocer su instalación. La vida útil depende del producto, del uso, de la temperatura y del almacenamiento. Lo razonable es fijar un plan de inspección propio, apoyado en las instrucciones del fabricante, y sustituir cuando la revisión lo indique.

¿Qué significa que una manguera sea antiestática?

Que su construcción permite que las cargas electrostáticas generadas por el fluido se disipen en lugar de acumularse. El comportamiento se verifica mediante ensayos como los descritos en ISO 8031:2020, y el grado exigible depende de la clasificación de zona de su instalación.

¿Puedo montar yo mismo el racor con abrazaderas?

En aplicaciones de baja exigencia es una práctica habitual. En una línea de cisterna con producto peligroso no es aconsejable: el montaje del extremo forma parte del conjunto y condiciona la estanqueidad y la continuidad eléctrica. Ante la duda, consúltelo antes de improvisar.

¿Qué datos necesitan para prepararme una oferta?

Producto, temperatura y presión de trabajo, si hay aspiración, diámetro y longitud aproximada, tipo de racor en cada extremo y si la instalación tiene zonas clasificadas. Con esos datos podemos concretar una propuesta.

En resumen

Una línea de carga y descarga bien elegida se reconoce porque no da conversación. El orden importa: defina el producto y el entorno, elija la familia de manguera y su norma, concrete el comportamiento eléctrico si trabaja en zona clasificada, decida la racorería según su sector y deje el diámetro para el final. Añada un marcaje legible y un registro sencillo, y habrá cubierto lo que más falla.

En TECNIMAN llevamos desde 1982 dedicados en exclusiva a este tipo de producto, con la especialización como criterio de empresa y con un sistema de gestión de la calidad certificado según la norma ISO 9001 desde 2005. Nuestro almacén de Massanassa está a disposición de quien prefiera traer la pieza y verla sobre el mostrador.
