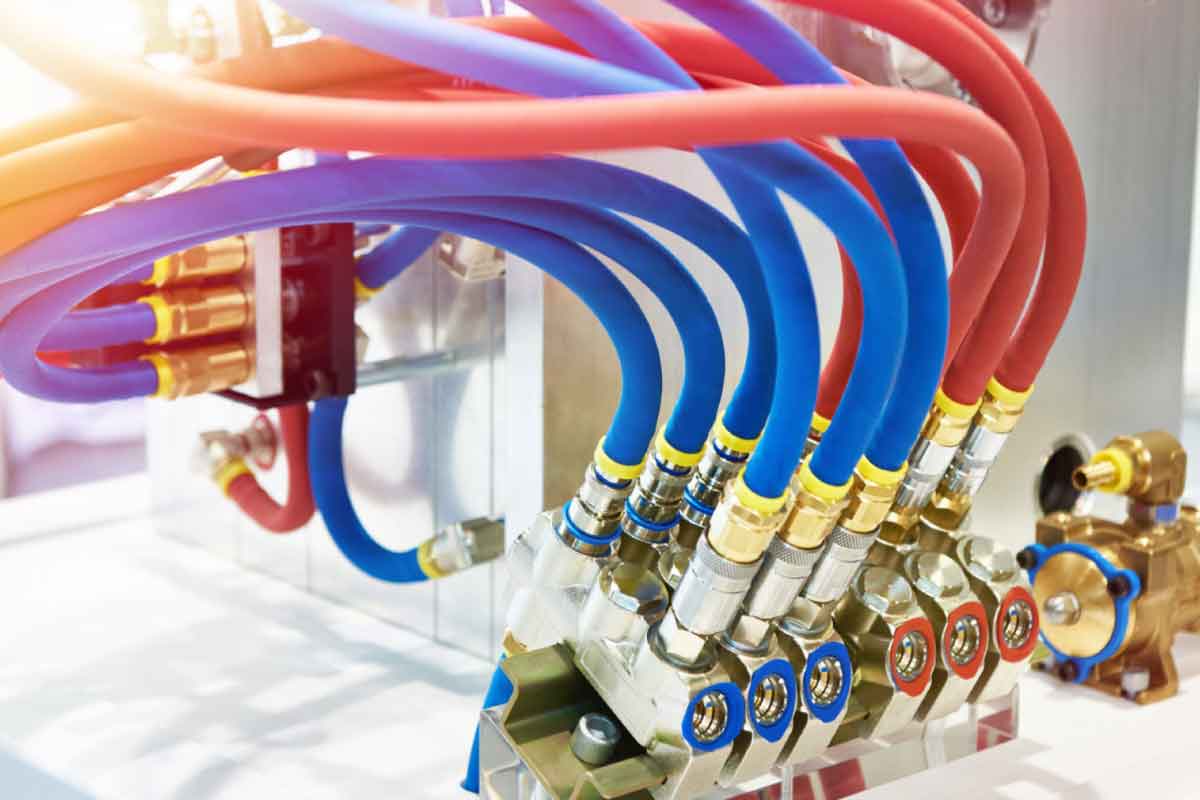

Mangueras azules y rojas conectadas con racores a un bloque distribuidor
Primer plano de un rollo de manguera roja

Manguera de vapor: cómo elegirlas, montarlas y usarlas con seguridad

Sin categorizar 0 Comments

El vapor tiene una particularidad que lo distingue de casi cualquier otro fluido: reúne presión y temperatura elevadas en el mismo punto. Por eso, una manguera de vapor no se elige como una manguera de agua caliente ni se conecta con los mismos racores. Una elección incorrecta puede acortar mucho la vida de la manguera y, en el peor de los casos, provocar una fuga de vapor cerca de las personas.

La respuesta corta: utiliza una manguera diseñada específicamente para vapor, cuya ficha indique el tipo de vapor, la presión y la temperatura máximas. Para el vapor saturado, la referencia es la EN ISO 6134, una norma de la Organización Internacional de Normalización (ISO) adoptada como norma europea (EN), que distingue mangueras de baja presión, hasta 6 bar, y de alta presión, hasta 18 bar. Monta la manguera con racores y abrazaderas de seguridad previstos para vapor, como los de la norma europea EN 14423, vacíala después de cada uso y revísala con regularidad.

Qué es una manguera de vapor y por qué no sirve una de agua caliente

Una manguera de vapor es una manguera de caucho diseñada para conducir vapor y el agua caliente que se condensa en la línea. Su construcción —tubo interior, refuerzo y cubierta— está pensada para soportar a la vez temperatura y presión, y para hacerlo de forma repetida, con ciclos de calentamiento y enfriamiento.

La diferencia con una manguera de agua caliente no es solo de grados. Las mangueras de vapor suelen diseñarse con un factor de seguridad de 10:1 entre la presión de rotura y la presión de trabajo. En nuestra gama, por ejemplo, la Vapor-170 alimentaria tiene 6 bar de presión de trabajo y 60 bar de rotura. Ese margen existe para proteger a las personas, no para aprovecharlo: la presión máxima de trabajo indicada nunca debe superarse.

La norma EN ISO 6134: tipos, clases y temperaturas

La norma internacional de referencia para las mangueras de caucho y sus conjuntos para vapor saturado es la ISO 6134, adoptada también como norma europea. Su edición vigente es la ISO 6134:2024, publicada en mayo de 2024, que sustituye a la de 2017. En España está disponible como UNE-EN ISO 6134:2024, publicada por la Asociación Española de Normalización (UNE) en diciembre de 2024.

La norma clasifica las mangueras en dos tipos según su presión máxima de trabajo y, dentro de cada tipo, en dos clases según la cubierta:

Característica  Tipo 1 (baja presión)  Tipo 2 (alta presión)
Presión máxima de trabajo  0,6 MPa (6 bar)  1,8 MPa (18 bar)
Temperatura aproximada del vapor saturado a esa presión  Unos 165 °C  Unos 210 °C
Clases  Cubierta no resistente o resistente al aceite  Cubierta no resistente o resistente al aceite



Las temperaturas proceden de las tablas de vapor saturado para 6 y 18 bar de presión manométrica, equivalentes a 7 y 19 bar absolutos.

La clase importa más de lo que parece: si la manguera va a trabajar cerca de aceites o grasas, por ejemplo, junto a maquinaria o sobre suelos con restos de lubricante, conviene una cubierta resistente al aceite.

No es la única referencia que verás en los catálogos. Muchas fichas citan normas británicas (BS, por British Standards) para mangueras de vapor, normas alimentarias o especificaciones propias del fabricante, a veces resumidas en un código de número y letra. Lo importante es que la ficha indique con claridad para qué vapor está diseñada la manguera, su presión de trabajo y de rotura y su temperatura máxima; si alguno de esos datos falta, pídelo antes de comprar.

Vapor saturado o recalentado: una diferencia que importa

La EN ISO 6134 se refiere al vapor saturado, es decir, al vapor que está a la temperatura que corresponde a su presión. El vapor recalentado está por encima de esa temperatura y es más exigente con el tubo interior: puede endurecer el caucho y acortar la vida de la manguera. Además, puede aparecer de forma puntual en una instalación de vapor saturado, por ejemplo, cuando la presión cae al abrir una válvula de golpe.

Si tu proceso trabaja con vapor recalentado, indícalo al pedir la manguera, porque necesitas una referencia especificada por su fabricante para ese servicio. En nuestra sección de mangueras para vapor encontrarás la Vapor-170 para vapor saturado, la Vapor-170 alimentaria, con tubo interior blanco conforme a la normativa de la Administración de Alimentos y Medicamentos de Estados Unidos (FDA, por sus siglas en inglés), y la Vapor-232, indicada para vapor saturado hasta +210 °C y vapor recalentado hasta +232 °C.

Racores y abrazaderas para vapor: donde se juega la seguridad

Una manguera de vapor bien elegida pierde su sentido si se monta con una unión que no está preparada para ese servicio. Para estas mangueras existe la norma europea EN 14423, que define los acoplamientos con abrazadera para mangueras de vapor de hasta 18 bar, en diámetros nominales (DN) de DN 15 a DN 50. Esos 18 bar corresponden a una temperatura de vapor saturado de unos 210 °C.

Nuestros racores para vapor se fabrican según la norma EN 14423 para 18 bar de presión de trabajo y temperaturas de hasta 210 °C con vapor saturado y de 120 °C con agua caliente. La gama incluye acoples roscados en acero, acero inoxidable AISI 316 (designación del American Iron and Steel Institute) y latón; acoples con collar de seguridad; acoples con brida giratoria PN 40 (presión nominal 40), y abrazaderas de seguridad en acero inoxidable AISI 304 y latón. A la hora de montarlos, las fichas técnicas de fabricantes de mangueras de vapor, como la de Alfagomma, recomiendan:

  • Utilizar los racores y las abrazaderas previstos para la manguera de vapor, nunca los de una manguera de agua.
  • Revisar el apriete de los tornillos de las abrazaderas después de cada uso.
  • Cambiar a una abrazadera de menor tamaño si sus dos mitades llegan a tocarse al apretar, porque eso indica que no ajusta bien sobre esa manguera.

Si tienes dudas sobre la medida o el tipo de conexión, consúltanos antes de montar el conjunto o acércate a nuestro almacén de Massanassa (Valencia).

El popcorning y otros enemigos de la manguera de vapor

El fenómeno más característico de las mangueras de vapor se conoce por su nombre en inglés: popcorning (literalmente, «efecto palomitas»). Durante el uso, el tubo interior absorbe una pequeña cantidad de agua o de vapor. Cuando la manguera se enfría, esa humedad se condensa dentro del caucho y, al volver a calentarse, se expande y forma ampollas en la pared interior. Con el tiempo, esas ampollas pueden obstruir el paso y desprender fragmentos de caucho que arrastra el vapor.

La prevención es sencilla, aunque exige constancia: vaciar y secar la manguera después de cada uso. Algunos fabricantes ofrecen, además, tubos interiores de construcción especialmente estanca para reducir este efecto.

Otros factores que acortan la vida de una manguera de vapor son dejarla bajo presión cuando no se utiliza, doblarla con radios de curvatura demasiado cerrados, superar la presión o la temperatura máximas, usarla con vapor recalentado no previsto y someterla a roces contra aristas y suelos abrasivos.

Rutina de uso seguro: antes, durante y después

Antes de usarla

  • Comprueba en la manguera y en su ficha el tipo de vapor admitido, la presión máxima de trabajo y la temperatura máxima.
  • Revisa la cubierta en busca de ampollas, bultos, grietas o zonas aplastadas.
  • Verifica que los racores y las abrazaderas están completos y bien apretados.

Durante el uso

  • Abre la válvula de forma progresiva: las aperturas bruscas favorecen la aparición puntual de vapor recalentado.
  • No superes la presión ni la temperatura máximas de la manguera.
  • Evita dobleces, aplastamientos y roces contra aristas.

Después de usarla

  • Cierra el suministro y despresuriza la línea antes de desconectar.
  • Vacía y seca la manguera para evitar el popcorning.
  • Revisa el apriete de las abrazaderas.
  • Guárdala sin presión, sin dobleces y protegida de daños.

Revisiones y registros: qué dice la normativa de equipos de trabajo

Cuando la manguera forma parte de un equipo o de una instalación de trabajo, el Real Decreto 1215/1997, sobre disposiciones mínimas de seguridad y salud para la utilización de los equipos de trabajo, establece obligaciones concretas para la empresa. Según la guía técnica del Instituto Nacional de Seguridad y Salud en el Trabajo (INSST):

  • El empresario debe adoptar las medidas necesarias para que, mediante un mantenimiento adecuado, los equipos se conserven en condiciones de seguridad durante todo el tiempo de utilización (artículo 3.5).
  • Los equipos expuestos a influencias que puedan deteriorarlos deben someterse a comprobaciones periódicas (artículo 4.2).
  • Esas comprobaciones las realiza personal competente designado por la empresa (artículo 4.3), y sus resultados deben documentarse y conservarse (artículo 4.4).

Para una manguera de vapor, esto se traduce en un plan sencillo: inspección visual frecuente, control del apriete de las uniones, registro de las revisiones y criterios claros de retirada. Como orientación general, la norma ISO 8331 recoge pautas para la selección, el almacenamiento, el uso y el mantenimiento de mangueras de caucho y plástico. Si quieres organizar las revisiones de todas tus mangueras, te puede servir nuestra guía de mantenimiento preventivo de mangueras industriales.

Cuándo retirar una manguera de vapor

Conviene sustituirla si observas cualquiera de estas señales:

  • Ampollas, bultos o deformaciones en la cubierta.
  • Grietas, cortes o refuerzo a la vista.
  • Fugas en las uniones que no se corrigen con el apriete correcto.
  • Zonas aplastadas o dobleces permanentes.
  • Fragmentos de caucho en el vapor o una reducción del caudal, posibles indicios de daño interno.

Aplicaciones habituales en la industria

En la industria alimentaria, en las bodegas y en la industria química, el vapor se utiliza para limpiar, calentar o desinfectar equipos y líneas. En estos sectores, además de la presión y la temperatura, cuentan la compatibilidad con los productos de limpieza y los requisitos de higiene de la instalación. Puedes consultar nuestras secciones de mangueras y accesorios para la industria alimentaria y farmacéutica y de racores y mangueras para vino, y ampliar información en nuestro artículo sobre técnicas de esterilización de mangueras para la industria alimenticia.

Si tu empresa es una cooperativa con bodega y explotaciones agrícolas, en nuestra guía sobre la manguera de fumigación repasamos cómo elegir y revisar la del equipo de tratamientos.

Preguntas frecuentes

¿Puedo usar una manguera de agua caliente para vapor?

No. Una manguera de agua caliente no está diseñada para las condiciones de presión y temperatura del vapor ni ofrece el margen de seguridad que exige este servicio. Utiliza una manguera específica para vapor, con una presión de trabajo y una temperatura máxima acordes con tu instalación.

¿Qué diferencia hay entre una manguera de vapor de tipo 1 y una de tipo 2?

En la EN ISO 6134, la presión máxima de trabajo: el tipo 1 es de baja presión, hasta 6 bar, y el tipo 2 de alta presión, hasta 18 bar. Dentro de cada tipo hay dos clases, según la cubierta sea o no resistente al aceite.

¿Sirve una manguera de vapor saturado para vapor recalentado?

No necesariamente. La EN ISO 6134 cubre el vapor saturado y el agua caliente de condensación. El vapor recalentado puede endurecer el tubo interior y acortar la vida de la manguera, por lo que necesitas una referencia especificada por el fabricante para ese servicio.

¿Por qué aparecen ampollas dentro de la manguera?

Es el llamado popcorning: el tubo absorbe humedad, que se condensa al enfriarse y se expande al volver a calentarse. Se previene vaciando y secando la manguera después de cada uso.

¿Puedo montar una manguera de vapor con abrazaderas de uso general?

No es recomendable. Utiliza racores y abrazaderas de seguridad previstos para vapor, como los acoplamientos de la norma EN 14423, y revisa su apriete después de cada uso.

¿Qué datos necesito para pedir una manguera de vapor?

El tipo de vapor (saturado o recalentado), la presión y la temperatura máximas, el diámetro interior, la longitud, el tipo de conexión en cada extremo, si la cubierta estará en contacto con aceites y si hay requisitos alimentarios. Con esos datos podemos orientarte sobre la manguera y los racores adecuados.

Conclusión

Una manguera de vapor segura es el resultado de tres decisiones: elegir una manguera específica para el vapor, la presión y la temperatura de tu instalación; montarla con racores y abrazaderas de seguridad previstos para vapor, y mantener una rutina de uso, vaciado y revisión. Con esos tres pilares, la manguera trabaja dentro de sus límites y la instalación gana en seguridad y continuidad.

¿Necesitas sustituir una manguera de vapor o revisar sus racores? Cuéntanos la presión, la temperatura y el diámetro, y te ayudamos a elegir.
