Planchas de caucho industriales: cómo elegir el material, la dureza y el espesor

«Necesito una goma de tres milímetros». Es, con diferencia, la petición más frecuente que recibimos en el mostrador relacionada con planchas de caucho. Y es también la que más veces acaba en una segunda visita, porque el espesor es solo uno de los tres datos que definen el material, y probablemente el menos determinante de los tres.

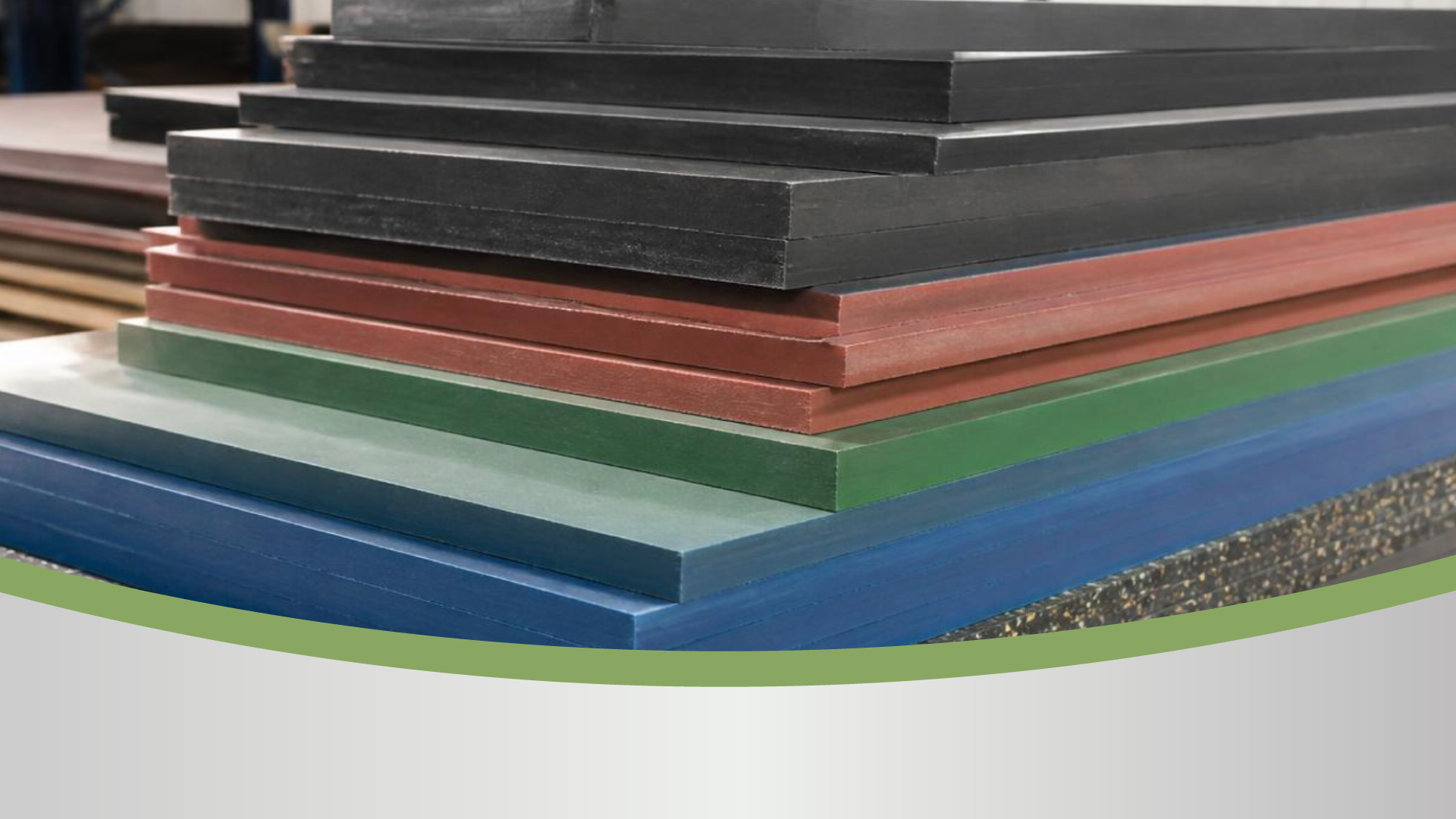

Una plancha de caucho industrial se define por el elastómero con el que está fabricada, por su dureza y por su espesor, en ese orden. El elastómero decide si el material resiste el aceite, el vapor, el ozono o el ácido. La dureza decide si sella o si se deforma. El espesor solo ajusta el resultado. En esta guía repasamos las tres decisiones con un criterio práctico, para que pueda pedir una plancha con la seguridad de que hará su trabajo.

Para qué se usa realmente una plancha de caucho en una planta

Conviene empezar por aquí, porque la aplicación condiciona todo lo demás. En una instalación industrial las planchas suelen destinarse a:

• Juntas cortadas a medida para bridas, tapas y registros.

• Revestimiento interior de tolvas, canaletas y cajones para amortiguar el impacto y frenar el desgaste.

• Faldones y cortinas en cintas transportadoras y zonas de descarga.

• Topes, protecciones de esquinas y separadores antigolpes.

• Bases de apoyo para amortiguar vibración en máquinas y equipos.

• Superficies de trabajo y pavimentos en puestos donde se está de pie muchas horas.

Cada uno de estos usos pide un compromiso distinto entre resistencia química, resistencia mecánica y capacidad de deformarse. No existe una plancha buena para todo, y desconfíe de quien se la ofrezca.

Los elastómeros que resuelven la mayoría de los casos

En distribución industrial se manejan habitualmente media docena de familias. Estas son sus características de uso, con el criterio que aplicamos al recomendarlas.

NBR, caucho de nitrilo

Es la referencia cuando hay aceites, grasas o hidrocarburos de por medio. Se comporta bien frente a productos derivados del petróleo y por eso es el material habitual de las juntas en circuitos lubricados y de los revestimientos en zonas de taller. A cambio, no es la mejor opción a la intemperie prolongada.

EPDM

Su punto fuerte es el exterior: resiste bien la intemperie, la radiación ultravioleta y el ozono, y trabaja con agua caliente y vapor mejor que la mayoría de sus alternativas. Es la elección lógica en cubiertas, arquetas, circuitos de agua y aplicaciones a la intemperie. En cambio, no conviene ponerlo en contacto con aceites minerales.

SBR y caucho natural (NR)

Son los materiales de uso general y de mejor relación entre prestación y coste. Ofrecen buena resistencia a la abrasión y buena elasticidad, y cubren sin problema aplicaciones mecánicas donde no hay agresión química: protecciones, topes, faldones o superficies de apoyo. No son la opción cuando aparecen aceites o disolventes.

Neopreno (CR)

Es el equilibrio. Aguanta razonablemente la intemperie, tolera aceites de forma moderada y resiste bien el envejecimiento. Cuando una aplicación tiene varias exigencias moderadas en lugar de una exigencia extrema, el neopreno suele ser la respuesta más sensata.

Silicona (VMQ)

Su territorio es la temperatura. Mantiene sus propiedades en un rango térmico muy amplio, tanto en frío como en calor, y se fabrica en calidades preparadas para el contacto con alimentos. Es, sin embargo, mecánicamente más frágil que los cauchos anteriores, de modo que no conviene destinarla a aplicaciones abrasivas.

FKM, cauchos fluorados

Es la opción para química agresiva y temperaturas elevadas de forma simultánea. Su coste es notablemente superior al del resto, así que se reserva para los puntos donde no hay alternativa. Se conoce también por nombres comerciales de fabricante.

Elastómero	Punto fuerte	Dónde no ponerlo	Aplicación típica
NBR (nitrilo)	Aceites, grasas e hidrocarburos	Intemperie prolongada y ozono	Juntas en circuitos lubricados
EPDM	Intemperie, ozono, agua caliente y vapor	Aceites minerales	Circuitos de agua y exteriores
SBR / NR	Abrasión y elasticidad, coste contenido	Aceites y disolventes	Protecciones, topes y faldones
Neopreno (CR)	Equilibrio general y envejecimiento	Exigencias químicas extremas	Aplicaciones mixtas moderadas
Silicona (VMQ)	Rango de temperatura muy amplio	Zonas abrasivas	Alimentación y alta temperatura
FKM (fluorado)	Química agresiva con calor	Presupuestos ajustados	Puntos críticos de proceso



En nuestro almacén trabajamos habitualmente con calidades de nitrilo, neopreno, cauchos clorosulfonados y fluorados, además de silicona, en distintos formatos y espesores. Si tiene dudas sobre la compatibilidad de un producto concreto con un elastómero, es exactamente el tipo de consulta para la que estamos.

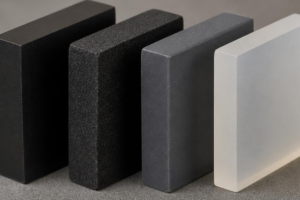

Dureza Shore A: qué mide y por qué condiciona el sellado

La dureza de un caucho se expresa en grados Shore y se mide con un durómetro. La norma internacional que describe el método es ISO 48-4:2018, que sustituyó a la anterior ISO 7619-1, hoy retirada, y que contempla varias escalas: la A para cauchos de dureza normal, la D para durezas altas, la AO para durezas bajas y cauchos celulares, y la AM para probetas finas. En planchas industriales, la escala que verá casi siempre es la Shore A.

El número importa más de lo que parece. Una plancha blanda se adapta bien a superficies irregulares y sella con poco par de apriete, pero fluye y se extruye si la presión es alta. Una plancha dura resiste la presión y la abrasión, pero necesita superficies bien mecanizadas y más apriete para sellar. En distribución industrial lo habitual es encontrar planchas en el entorno de 40 a 80 Shore A, y la elección se hace en función de esa disyuntiva, no por costumbre.

Una regla práctica: si la brida está en buen estado y la presión es alta, suba la dureza. Si la superficie está picada o deformada y la presión es moderada, baje la dureza y gane adaptabilidad.

Espesor: cómo elegirlo sin sobredimensionar

El espesor tiende a elegirse por inercia. Merece la pena razonarlo, porque un espesor excesivo encarece la pieza, dificulta el corte y, en juntas, puede empeorar el comportamiento al aumentar la superficie sometida a extrusión.

• En juntas de brida, el espesor debe ser el mínimo que compense la irregularidad real de las caras, no el máximo disponible.

• En revestimientos antidesgaste, el espesor es material fungible: se dimensiona pensando en cuánto se quiere tardar en volver a intervenir.

• En amortiguación de vibración, un espesor mayor aporta más recorrido elástico, siempre que la carga por superficie sea la adecuada.

• En protecciones y topes, mande la energía del impacto que hay que absorber, no la estética de la pieza.

Con inserción textil o sin ella

Muchas planchas se fabrican con una o varias lonas textiles embebidas. La inserción limita el estiramiento y aporta estabilidad dimensional, lo que resulta útil en faldones, cortinas y piezas de gran formato que deben mantener su forma. En cambio, resta capacidad de adaptación, de modo que en juntas que necesitan conformarse a una superficie irregular la plancha sin inserción suele funcionar mejor. Es una decisión que conviene tomar de forma consciente y no dejar al azar del stock.

Planchas en contacto con alimentos: qué pide la normativa

Si la plancha va a tocar producto alimentario, la conversación cambia. El marco general en la Unión Europea es el Reglamento (CE) n.º 1935/2004, sobre los materiales y objetos destinados a entrar en contacto con alimentos, que establece el principio básico: el material no debe transferir a los alimentos sustancias en cantidades que puedan suponer un riesgo o alterar sus características.

A partir de ahí, la regulación se ramifica según el material. Los plásticos cuentan con una norma europea específica, el Reglamento (UE) n.º 10/2011. Los cauchos y otros materiales poliméricos que no son plásticos no disponen de una medida europea equivalente, y en España se rigen por el Real Decreto 847/2011, de 17 de junio, que establece la lista positiva de sustancias permitidas para la fabricación de materiales poliméricos destinados a entrar en contacto con los alimentos, publicado en el Boletín Oficial del Estado del 11 de julio de 2011.

Lo que esto significa en la práctica es simple: pida al proveedor la declaración de conformidad del material y guárdela con la documentación del equipo. Es el documento que le van a solicitar en una auditoría, y solicitarlo en el momento de la compra evita tener que reconstruirlo después. Si además el proceso implica trasiego de producto, en el blog de TECNIMAN encontrará una guía específica sobre mangueras alimentarias y químicas que complementa esta información.

Pavimentos de caucho: cuándo compensan

El pavimento de caucho es un caso particular de plancha, pensado para el suelo. Se emplea para amortiguar el ruido de impacto, proteger la solera en zonas de manipulación, aportar drenaje bajo los pies y mejorar la comodidad en puestos donde se permanece de pie durante turnos largos. Se fabrica en formatos con relieve —de círculos, estriado o de estribera— y en versiones antifatiga.

Es una inversión que se justifica sola en dos escenarios: cuando el suelo recibe golpes que están deteriorando la solera, y cuando hay puestos de trabajo estáticos donde el confort del operario influye en la jornada. Fuera de esos casos, conviene valorarlo con calma frente a otras soluciones.

Antes de pedir, tenga a mano estos datos

1. Con qué va a estar en contacto la plancha: producto, concentración y temperatura.

1. Si estará expuesta a la intemperie, al sol o al ozono.

1. Qué función cumple: sellar, revestir, amortiguar o proteger.

1. Presión de trabajo, si se trata de una junta, y estado real de las superficies.

1. Formato y cantidad: plancha entera, rollo o pieza cortada a medida.

Con esos cinco datos, una recomendación deja de ser una conjetura. Sin ellos, cualquier material que le ofrezcan será una apuesta.

Preguntas frecuentes

¿Qué plancha de caucho resiste el aceite?

El NBR o caucho de nitrilo es la referencia habitual para aceites, grasas e hidrocarburos derivados del petróleo. Para combinaciones de aceite con temperaturas altas o con química agresiva, la alternativa suele ser un caucho fluorado. Lo que no conviene es recurrir a EPDM, SBR o caucho natural en presencia de aceites minerales.

¿Cuál es la diferencia entre EPDM y neopreno?

El EPDM destaca en intemperie, ozono, agua caliente y vapor, pero no tolera bien los aceites minerales. El neopreno ofrece un comportamiento más equilibrado: menos brillante en cada apartado por separado, pero más versátil cuando la aplicación combina varias exigencias moderadas.

¿Qué dureza Shore A necesito para una junta?

Depende del estado de las superficies y de la presión. Superficies irregulares y presiones moderadas piden durezas más bajas, que se adaptan mejor. Superficies bien mecanizadas y presiones altas piden durezas más altas, que resisten la extrusión. La dureza se mide con durómetro conforme a la norma ISO 48-4, de modo que es un dato objetivo y verificable en la ficha técnica del material.

¿Puedo usar cualquier plancha de caucho blanco en la industria alimentaria?

No. El color no acredita nada. Lo que acredita la aptitud para el contacto con alimentos es la declaración de conformidad del fabricante y el cumplimiento del marco normativo aplicable, encabezado por el Reglamento (CE) n.º 1935/2004 y, para los cauchos y demás materiales poliméricos no plásticos, por el Real Decreto 847/2011 en España.

¿Sirve una plancha con inserción textil para hacer juntas?

Puede servir, pero suele ser mejor la plancha sin inserción. La lona embebida limita la capacidad de la junta para conformarse a la superficie, que es precisamente lo que se le pide a una junta cuando la brida no está perfecta.

¿Pueden cortarme la plancha a medida?

Disponemos de servicio de corte para los productos técnicos que comercializamos. Indíquenos la medida, la cantidad y el uso previsto y le confirmamos el material y el formato adecuados.

En resumen

Elegir una plancha de caucho es responder a tres preguntas en el orden correcto. Primero, qué va a tocar el material y en qué condiciones, porque de ahí sale el elastómero. Segundo, qué tiene que hacer, porque de ahí sale la dureza. Y tercero, cuánto material hace falta para conseguirlo, que es donde entra el espesor. Si además la aplicación toca alimentos, sume la declaración de conformidad a la lista de la compra.
