Racores hidráulicos: tipos, usos y cómo elegirlos

Elegir correctamente unos racores hidráulicos es fundamental para conectar mangueras, tubos y componentes de una instalación con seguridad y estanqueidad. Un error en la rosca, el material o la presión de trabajo puede provocar fugas, daños en los componentes y paradas innecesarias.



La buena noticia es que la selección resulta mucho más sencilla cuando se revisan unos criterios básicos: el fluido que circulará por la instalación, la presión y la temperatura, el tipo de conexión, las dimensiones y el sistema de sellado. En esta guía encontrarás las claves para identificar el racor adecuado y evitar los errores más habituales.



## ¿Qué son los racores hidráulicos?



Los racores hidráulicos son componentes diseñados para unir mangueras, tubos, válvulas, bombas, cilindros y otros elementos de un circuito hidráulico. Además de permitir la conexión, deben mantener la estanqueidad cuando el fluido circula a presión.



Su forma, material, rosca y sistema de sellado varían según la aplicación. Por eso no existe un racor universal que sirva para cualquier instalación. Un modelo puede ser adecuado para una determinada presión o fluido y no resultar válido para otro circuito con condiciones diferentes.



En una instalación hidráulica, el racor debe considerarse junto con el resto del conjunto: manguera, tubo, adaptadores, juntas y equipos conectados. La compatibilidad entre todos estos elementos es lo que determina la seguridad y el buen funcionamiento de la unión.

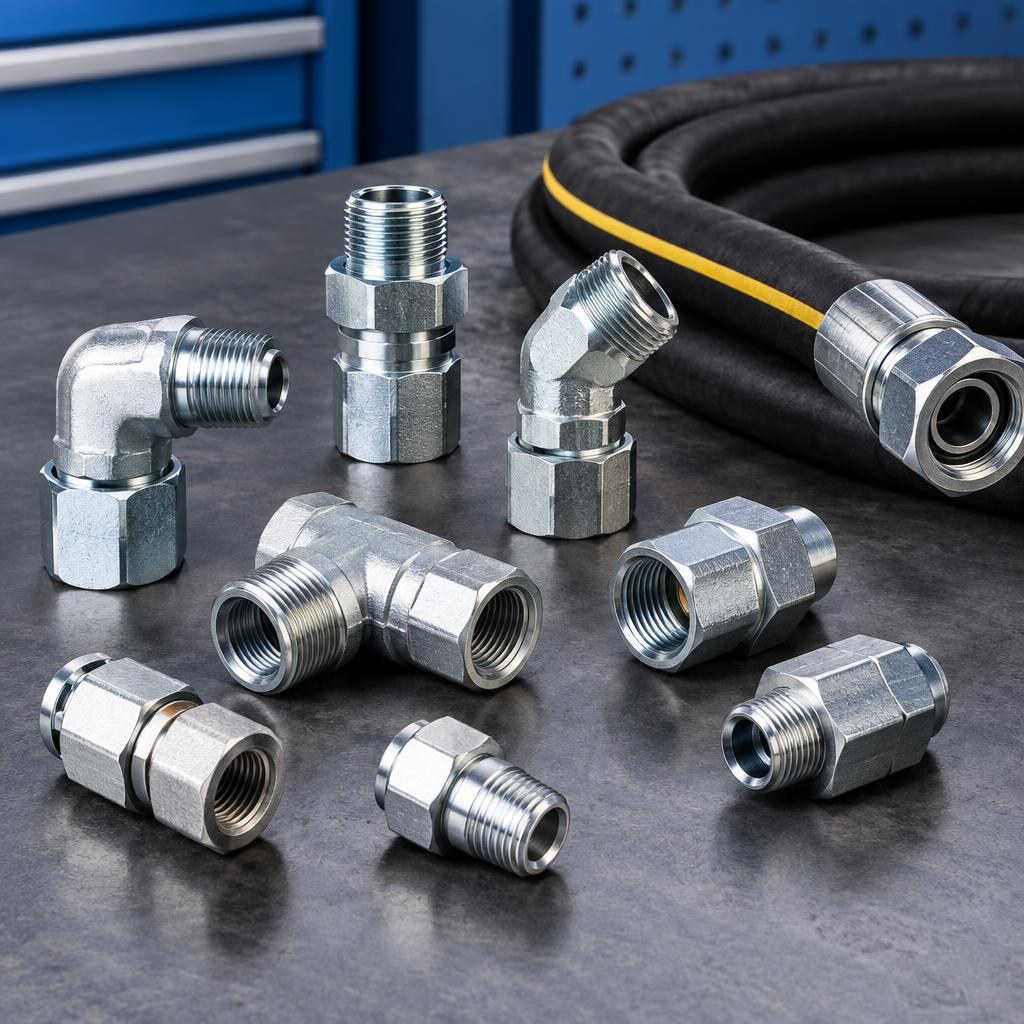

## Tipos de racores hidráulicos



Los racores pueden clasificarse según su geometría y según el tipo de conexión que incorporan.



### Según su geometría



– Racores rectos: conectan dos elementos en línea recta y suelen utilizarse cuando no es necesario cambiar la dirección del circuito.

– Racores en codo: permiten modificar la dirección de la instalación. Los ángulos más habituales son de 45 o 90 grados, aunque la elección depende del espacio disponible y de las necesidades de montaje.

– Racores en T: incorporan una derivación para dividir o reunir el flujo en un circuito.

– Uniones y manguitos: sirven para conectar tramos con características compatibles.

– Reductores y ampliadores: permiten unir conexiones de distinto tamaño cuando el diseño del sistema lo contempla.

– Adaptadores: transforman un tipo de conexión en otro, por ejemplo, una rosca en otra rosca o una conexión roscada en una conexión destinada a manguera.



La geometría no debe elegirse solo por conveniencia. Un codo puede resolver un problema de espacio, pero también debe respetar el radio de curvatura de la manguera, evitar tensiones y facilitar las operaciones de mantenimiento.



### Según el tipo de conexión



– **Roscados:** incorporan una rosca que puede ser métrica, BSP u otro estándar. El perfil, el paso y el sistema de sellado deben coincidir con la conexión complementaria.

– **Con brida:** se utilizan cuando la instalación requiere una unión bridada, un montaje robusto o un acceso sencillo para mantenimiento.

– **Para conexión con manguera:** pueden utilizar diferentes sistemas de unión, como prensado u otros métodos definidos por el fabricante y por las características de la manguera.

– **De conexión rápida:** permiten conectar y desconectar determinados elementos con agilidad, siempre que el modelo sea compatible con la presión, el fluido y el uso previsto.



Dos racores pueden parecer iguales y no ser intercambiables. La forma exterior no basta para confirmar la compatibilidad.



## Cómo elegir racores hidráulicos correctamente



Antes de seleccionar un modelo, conviene reunir la información técnica de la instalación. Estos son los criterios principales:





### 1. Comprueba el fluido y la compatibilidad química



El material del racor y el de sus juntas deben ser adecuados para el fluido transportado. No basta con que la conexión encaje físicamente: algunos fluidos pueden deteriorar determinados elastómeros, juntas o acabados metálicos.



Cuando se trabaja con agua, aceites, productos químicos u otros fluidos especiales, es recomendable consultar la documentación técnica del fabricante. Si la composición del fluido no está clara, la selección no debería basarse únicamente en una fotografía o en una referencia parecida.



### 2. Verifica la presión de trabajo



La presión máxima admisible debe corresponder al conjunto completo, no solo al racor. También es importante valorar los picos de presión, las vibraciones y los cambios de carga que pueda experimentar la instalación.



La manguera, el racor, el adaptador y los demás componentes deben formar un conjunto compatible. Utilizar un elemento con una capacidad inferior puede limitar la seguridad de toda la conexión.



### 3. Identifica la rosca y el sistema de sellado



Uno de los errores más frecuentes consiste en elegir una rosca solo porque su diámetro parece coincidir. Para identificarla correctamente hay que revisar:



– El estándar de rosca.

– El diámetro nominal.

– El paso de rosca.

– El perfil.

– Si es paralela o cónica.

– La superficie o elemento que realiza el sellado.



Entre los sistemas que pueden aparecer en instalaciones hidráulicas se encuentran las roscas métricas, BSPP, BSPT y NPT, entre otras. No deben tratarse como equivalentes ni combinarse sin confirmar que la unión está diseñada para ello.



Además, el sellado puede producirse en la propia rosca, mediante una junta tórica, con una arandela o contra una superficie cónica. El método de sellado determina también cómo debe montarse la conexión.



### 4. Elige un material adecuado



El acero, el acero inoxidable y otros materiales pueden responder de forma diferente frente a la presión, la corrosión, la temperatura y el fluido. La elección dependerá de las condiciones reales de servicio y de los requisitos de la instalación.



En ambientes húmedos, corrosivos o con productos exigentes, el material adquiere una importancia especial. También debe comprobarse la compatibilidad entre el racor y los demás componentes para evitar problemas de corrosión o degradación.



### 5. Ten en cuenta el espacio y el mantenimiento



La solución correcta no siempre es la más corta ni la que ocupa menos espacio. La conexión debe permitir montar, desmontar e inspeccionar los componentes sin forzar la manguera ni transmitir esfuerzos innecesarios a la instalación.



La orientación de un codo, la posibilidad de movimiento y el radio mínimo de curvatura de la manguera son aspectos importantes. Una instalación mal alineada puede provocar torsiones, desgaste prematuro y pérdida de estanqueidad.



## Cómo identificar un racor hidráulico



Si necesitas sustituir un racor, sigue un proceso ordenado:



1. **Anota la aplicación:** indica qué fluido circula, a qué presión y a qué temperatura.
2. **Revisa la documentación disponible:** busca la referencia del componente, la manguera o el equipo donde está instalado.
3. **Observa las marcas:** algunas piezas incluyen referencias, medidas o identificaciones del fabricante.
4. **Mide con precisión:** el diámetro exterior por sí solo no permite identificar una rosca. Puede ser necesario comprobar también el paso y el perfil con herramientas adecuadas.
5. **Examina el sellado:** observa si existe una junta tórica, una arandela, un cono o una superficie de asiento.
6. **Compara la conexión completa:** verifica el lado de la manguera, el lado del equipo y cualquier adaptador intermedio.
7. **Confirma la ficha técnica:** antes de instalar, valida que la referencia soporta las condiciones de trabajo.



Si la rosca está dañada, la conexión presenta corrosión o no se conoce el historial de la instalación, sustituir la pieza por otra de apariencia similar puede no ser suficiente.



## Recomendaciones para instalar racores hidráulicos



Una selección adecuada debe completarse con un montaje correcto:



– Despresuriza el circuito antes de intervenir.

– Limpia las superficies y evita que entren partículas en la instalación.

– Utiliza la junta o el elemento de sellado indicado para esa conexión.

– No apliques sellador de roscas indiscriminadamente: algunas uniones sellan mediante una junta, un cono o una cara de apoyo.

– Evita forzar la rosca o apretar en exceso.

– Sigue el par de apriete y las instrucciones del fabricante cuando estén disponibles.

– Alinea la manguera sin torsiones y respeta su radio mínimo de curvatura.

– Comprueba la instalación de forma segura y no busques fugas acercando la mano a una conexión presurizada.



El uso de una cinta, junta o pasta inadecuada puede dificultar el sellado o introducir residuos en el circuito. Por eso el sistema de unión debe determinar el método de montaje.



## Errores frecuentes al seleccionar racores hidráulicos



### Elegir solo por el diámetro



El diámetro es importante, pero no identifica por sí solo una conexión. También hay que comprobar la rosca, el paso, el sellado y la presión admisible.



### Mezclar estándares de rosca



Una rosca métrica, BSP o NPT puede parecer compatible a simple vista y no serlo. Forzar la unión puede dañar el componente y generar una fuga.



### Ignorar los picos de presión



Trabajar únicamente con la presión habitual puede llevar a una selección insuficiente si el circuito experimenta golpes o variaciones de presión.



### No comprobar el fluido



El material del racor y de las juntas debe ser compatible con el fluido. Una elección incorrecta puede causar deterioro y pérdida de estanqueidad.



### Utilizar adaptadores sin validar el conjunto



Un adaptador puede resolver una diferencia de conexión, pero no elimina la necesidad de comprobar presión, temperatura, material, dimensiones y sistema de sellado.



### Forzar la manguera para corregir una mala orientación



Si la manguera queda torcida o sometida a una tensión constante, la conexión puede sufrir un desgaste prematuro. En esos casos conviene revisar la geometría del montaje.



## Preguntas frecuentes sobre racores hidráulicos



### ¿Todos los racores hidráulicos son universales?



No. Deben coincidir las características de la conexión y las condiciones de trabajo. La rosca, el tamaño, el material, el sellado, la presión y el fluido son determinantes.



### ¿Puedo elegir un racor solo porque encaja en la manguera?



No es suficiente. También debes comprobar la conexión del otro extremo, el sistema de unión con la manguera, la presión, la temperatura y la compatibilidad del material.



### ¿Qué información necesito para pedir asesoramiento?



Resulta útil aportar el tipo de fluido, la presión y temperatura de trabajo, el diámetro de la manguera o del tubo, la conexión disponible, el espacio de montaje y, si es posible, fotografías y referencias del componente actual.



### ¿Los racores hidráulicos sirven para instalaciones neumáticas?



No deben intercambiarse automáticamente. Aunque algunas conexiones puedan parecer similares, las exigencias de presión, sellado, material y aplicación pueden ser diferentes. Hay que confirmar la compatibilidad del componente con el sistema concreto.



## Encuentra el racor hidráulico adecuado



La elección de unos racores hidráulicos no debería basarse solo en la apariencia o en una medida aislada. Revisar la rosca, el sellado, la presión, el fluido, el material y la geometría permite reducir errores y mejorar la fiabilidad de la instalación.
